::: FT2 :::

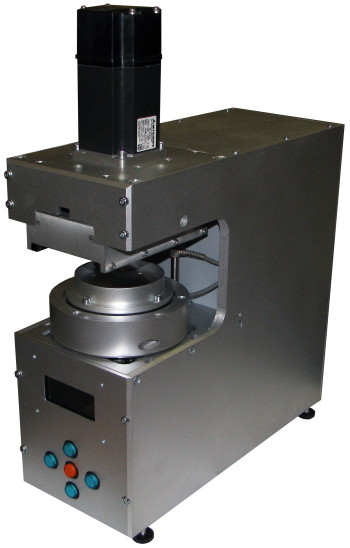

Комбинированный трибометр

ОПИСАНИЕ


Трибометр комбинированный FT2 предназначен для исследования характеристик трения и изнашивания материалов, а также характеристик смазочных материалов. Трибометр комплектуется сменными головками, позволяющими производить испытания по одной из двух схем контакта – вращением трех инденторов по неподвижноу диску или возвратно-поступательным движением индентора по плоскому образцу. Отличительной особенностью прибора является реализация схемы с неподвижным нижним образцом (плоскостью), что позволяет испытывать смазочные материалы без ограничений. Также предусмотрена возможность контроля температуры неподвижного образца. Трибометр оснащен сервоприводом, допускающим регулировку скорости вращения исполнительного механизма в широких пределах. Нагружение пары трения осуществляется с помощью автоматизированной системы, приводимой в действие шаговым электродвигателем. При испытаниях регистрируются сила (момент) трения, линейный износ пары трения, нагрузка на пару трения, температура.

Изменение схемы испытаний производится заменой съёмной головки, при этом для измерения усилия трения используется единый модуль оригинальной конструкции. В качестве подвижных образцов (инденторов) могут использоваться как шарики (диам.3—4.5 мм), так и цилиндрические штифты (диам. 6.5 мм).

На передней панели прибора расположены буквенно-цифровой ЖК-дисплей, отображающий текушие измеряемые параметры и др. информацию о режимах работы, а также кнопки для оперативного управления прибором без использования управляющего компьютера.


ХАРАКТЕРИСТИКИ

Схемы испытаний “три индентора – по неподвижному диску”;“индентор – неподвижная плоскость”
Диапазон нагрузки, не хуже 100 мН – 80 Н; 10 мН — 10 Н (максимальная нагрузка и диапазон нагрузки согласовываются)
Система нагружения Автоматизированная, снизу через упругие элементы с приводом от шагового электродвигателя
Максимальная сила трения, не ниже 10 Н
Разрешение по силе трения, не хуже 1мН (индуктивный датчик отклонения силоизмерительного элемента)
Размеры образца (макс.) диам.70 мм, толщ. 8 мм (крепление - 4 отв. диам.3.2 мм по диам.64 мм)
Типы индентора шарик (диам.3–4.5 мм), штифт (диам.6.5 мм)
Вращательное движение (схема "три индентора – по неподвижному диску")
Скорость 0.5–1500 об/мин (0.84–3500 мм/с)
Максимальный вращающий момент, не менее 450 мН/м
Допустимый диаметр образца, не менее 60 мм
Радиус установки инденторов в плоскости вращения 16 мм (длина окружности 100.5 мм),
24 мм (длина окружности 150.8 мм)
Возвратно-поступательное движение (схема "индентор – неподвижная плоскость")
Длина хода индентора 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 мм (фиксированная, изменяется перестановкой ролика в съёмной головке)
Частота поступательных движений 0.083–25 Гц
Линейная скорость (усредненная за цикл) 0.08–500 мм/с (максимальная скорость может быть ограничена по причинам механического резонанса)
Напряжение питания 220 В 50 Гц
Потребляемая мощность не более 300 Вт
Габариты (ШхВхГ) 140х470х350 мм
Масса, не более 20 кг

КОМПЛЕКТАЦИЯ

Код Наименование К-во
FT2-010 Измерительный блок (включает две сменные головки для реализации двух схем испытаний, набор соединительных кабелей). 1
FT2-040 Программа управления (на CD, для Win32) 1
  ОПЦИОНАЛЬНО:
FT2-060 Набор дисков (плоских неподвижных образцов) и шариков (диам.3 и 4 мм). 1
Automated dipper unit VT-03connecting cables CD
USB connection * Above pictures are not in the same scale
** Управляющий ПК в комплект поставки не включается

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Panel of tribometer control software

Программное обеспечение предназначено для обслуживания трибометра и работает в среде Win32 (ОС Windows XP SP2 и выше).

Программа позволяет регистрировать поступающие от блока электроники цифровые данные, которые сохраняются в файлах текстового, и могут затем обрабатываться, визуализироваться и анализироваться с помощью самой программы или внешних программ (например, SurfaceХplorer или Microsoft Excel).

Минимальные требования к управляющему персональному компьютеру (в комплект не включен): Celeron® 1.7 GHz, RAM 512 MB, HDD 160 GB, VRAM 64 MB, monitor 1024x768x32 bit, MS Windows® XP SP2, free USB port.
