::: AT-101 :::
Устройство для тестирования адгезивов

ОПИСАНИЕ

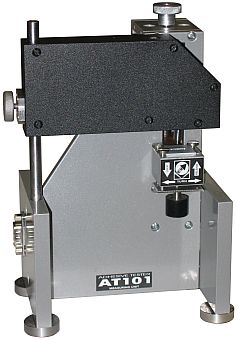

LB trough
Измерительный блок устройства
для тестирования адгезивов AT-101

Устройство предназначено для оценки характеристик адгезионных характеристик клеевых композиций, нанесенных на твердые поверхности (кинетики схватывания/затвердевания клеев и клеевых композиций).

Измерения производятся как статическим отрывом индентора от подложки после заданного времени контакта с образцом, так и в динамическом режиме циклического (периодического) индентирования. Устройство оборудовано приспособлением для быстрой смены/установки образца. Сменные инденторы могут воспроизводить характеристики различных материалов, используемых в клеевом соединении.
Сменные принадлежности позволяют также использовать данное устройство как аналог разрывной машины для испытаний микрообразцов на разрыв.

Управление устройством осуществляется с персонального компьютера. Предусмотрена возможность использования командных последовательностей (скриптов) для задания автоматизированногой цикла испытаний и измерений с образцом.


ХАРАКТЕРИСТИКИ

Режимы измерений: - Статическое прижатие/отрыв;
- Динамическое многоцикловое прижатие/отрыв с предустановкой временных интервалов и скорости;
- Пользовательские сценарии прижатия/отрыва с полным контролем скорости и временных интервалов.
Датчик усилий: Регулируемые диапазоны измеряемых усилий - до 20 Н. Вертикальное положение датчика регулируется вручную.
Размеры образца: 15x20x3 mm
Ход вертикального лифта: 85 мм
Управляющий компьютер: Не хуже, чем: Celeron® 1700, RAM 128 MB, HDD 40 GB, Windows® XP sp2, free USB port.
Габариты: Измерительный блок - 150x100x205 мм (ш-г-в); Блок управления- 220x160x102 мм (ш-г-в), масса 1.1 + 0.8 кг
Программное обеспечение: Специальное управляющее программное обеспечение и программа обработки данных SurfaceXplorer входят в комплект поставки.


КОМПЛЕКТАЦИЯ
Код Наименование К-во
AT-101-010 Измерительный блок. 1
AT-101-020 Блок электроники управления с набором соединительных кабелей. 1
  ОПЦИОНАЛЬНО:
AT-101-070 Комплект сменных захватов для испытаний микрообразцов на разрыв (растяжение). 1
Примечание:
1 Базовый комплект включает также управляющее программное обеспечение (для Win32) и руководство по эксплуатации.
Adhesive force meter controller cable setCDTensile test set
*Масштаб не соблюден.
** Управляющий ПК в комплект поставки не включается.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Control software

Программное обеспечение управления AT-101 - это 32-разрядное приложение Windows. Оно работает в операционых системах Windows 98se и выше.

Программное обеспечение построено по модульному принципу (в соответствии с исполняемыми методиками) и предоставляет доступ ко всем предварительным настройкам и калибровке, необходимым для работы с устройством, а также управление системами при испытаниях/измерениях. Оператор может следить на экране монитора за протеканием процесса измерений.

Полученные данные сохраняются в файлах как специального формата, так и текстового, и могут затем обрабатываться, визуализироваться и анализироваться как в прилагаемой программе SurfaceXplorer, так и с помощью внешних программ (например, Microsoft Excel).
